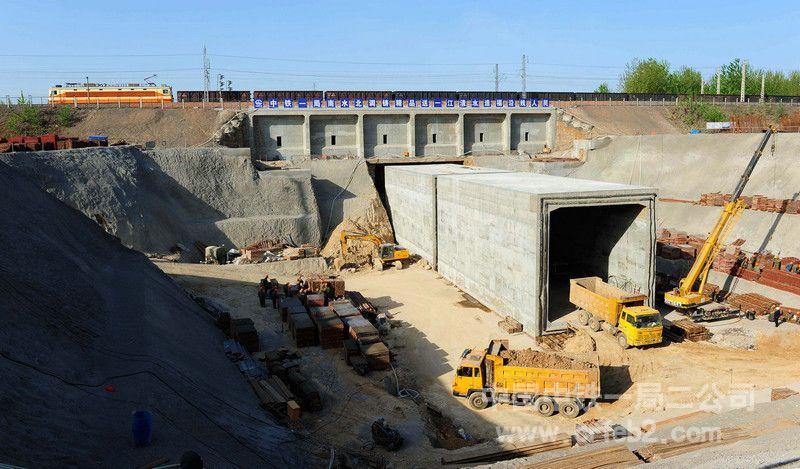

有着亚洲第一顶美誉的南水北调平顶山西暗渠穿越焦柳铁路工地全貌

     南水北调中线工程，是从长江最大支流汉江中上游的丹江口水库调水，在丹江口水库东岸河南省淅川县九重镇境内的工程渠首开挖干渠，经长江流域与淮河流域的分水岭方城垭口，沿华北平原中西部边缘开挖渠道，在荥阳通过隧道穿过黄河，沿京广铁路西侧北上，自流到北京市颐和园团城湖的输水工程。平顶山暗渠顶进，设计上采用上下两层混凝土框架结构穿越焦柳既有铁路。第一层是将一座52.2米长、35米宽、8.5米高、重达8678吨的6孔连续框架式格构梁作为上层结构，一次顶入铁路线下，起到路基对线上的支撑作用。然后再将三节下层结构、11.6米高、23米长的预制分离式框架桥放在上层结构下部顶进，建成长达95米的3座过水通道。同类工程最大、结构形式和工艺难度堪称 “亚洲第一”的上层结构梁顺利穿越焦柳既有铁路。
